日本フイルターの長年に亘るマグネットポンプ開発の実績と経験を基に、特殊成形処理による主要部品の一体化と、
構成部品のさらなる少数化を達成。
優れた耐薬品性と高揚程・大流量の高い性能を実現しながら液もれを徹底追放したのが「MAH・MAFシリーズ」です。

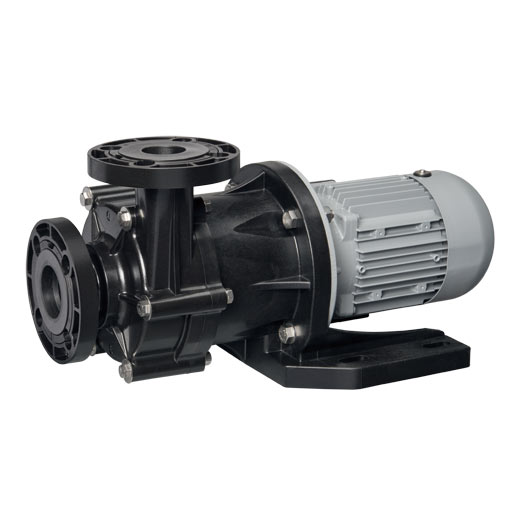

MAHE-12 (5Kフランジ)
MAHE-12-X (10Kフランジ)
MAFE-14 (5Kフランジ)
特長
-
POINT
01
抜群の耐薬品性を持つ2つの材質バリエーション
酸・アルカリ溶液などの腐食性の高い液の移送に、優れた耐薬品性を持つ最適な材質・部品をご用意しております。
酸・アルカリにバランスの良い耐薬品性を持つ強化ポリプロピレン製の「MAHシリーズ」、
耐強酸性の強化ポリフッ化ビニリデン製の「MAFシリーズ」、移送液に合わせ、安心してご使用いただけます。 -
POINT
02
小流量から大流量まで幅広いラインアップ
単相100Vモータの小流量モデルから大流量モデルまでを幅広くラインアップ。大型機種にはプレミアム効率モータを搭載しています。
-
POINT
03
特殊成形処理により液もれを徹底追放
特殊成形処理による主要部品の一体化を進め、構成部品をシンプルに、液もれを徹底追放しています。
-
POINT
04
高揚程、大流量の実現・高比重液への対応
マグネットポンプ開発の豊富な実績から改良を重ね、高揚程、大流量の優れた性能を実現しています。
また、高比重液(1.21以上)への対応もできますので、ご相談下さい。 -
POINT
05
豊富な接続方法
小型の機種には、ユニオン接続、中・大型機種には5Kフランジ・10Kフランジ接続をご用意しております。
扱い易い接続方法をお選びいただけます。
標準仕様
| 型式 | MA-1 | MAH-2 | MAH-4 | MAH-5 | MAH-7 | MAH-8 | MAH-10 | MAH-11 | MAHE-12 | MAHE-13 | MAHE-14 | MAHE-15 | MAHE-16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大流量 (L/min) |
50Hz | 24 | 37 | 53 | 80 | 105 | 150 | 270 | 280 | 280 | 400 | 450 | 490 | 560 |
| 60Hz | 24 | 37 | 53 | 85 | 110 | 155 | 270 | 290 | 260 | 370 | 420 | 460 | 540 | |
| 最高揚程 (m) |
50Hz | 5.1 | 4.8 | 8.1 | 8.0 | 7.7 | 12.0 | 13.8 | 14.9 | 17.5 | 16.3 | 20.6 | 20.6 | 25.0 |
| 60Hz | 5.1 | 5.6 | 8.6 | 8.8 | 8.3 | 12.4 | 16.9 | 15.6 | 16.9 | 14.7 | 22.0 | 22.0 | 26.7 | |
| 標準流量 (m-L/min) |
50Hz | 2.7-16 | 2.8-26 | 4.9-40 | 5.8-50 | 5.2-70 | 8.7-100 | 11.5-120 | 11.2-140 | 11.8-180 | 12.7-250 | 16.2-300 | 15.0-350 | 18.2-400 |
| 60Hz | 2.3-16 | 3.8-26 | 6.2-40 | 7.8-50 | 6.4-70 | 8.7-100 | 13.2-120 | 12.1-140 | 9.8-180 | 10.2-250 | 15.0-300 | 13.6-350 | 18.5-400 | |
| モータ | 仕様 | 全閉型 | 全閉外扇型 | |||||||||||
| 電源 | 単相 100V |
三相200V 50Hz/60Hz 2P | ||||||||||||
| 出力 | 40W | 90W | 0.15kW | 0.2kW | 0.4kW | 0.75kW | 1.5kW | 2.2kW | ||||||
| 使用液 限界 |
温度 | 80℃以下 | ||||||||||||
| 比重 ・ 粘度 |
1.2以下 20mPa・s以下 | |||||||||||||
| 口径 (mm) |
吸込 | 16A | 20A | 25A | 40A | 50A | ||||||||
| 吐出 | 16A | 20A | 25A | 40A | 50A | |||||||||
| 重量(kg) | 4.4 | 6.0 | 7.0 | 12.0 | 13.5 | 18.5 | 24.5 | 26.5 | ||||||
| 型式 | MADF-1 | MAF-2 | MAF-4 | MAF-5 | MAF-8 | MAF-10 | MAFE-12 | MAFE-13 | MAFE-14 | MAFE-15 | MAFE-16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大流量 (L/min) |
50Hz | 24 | 37 | 53 | 80 | 150 | 270 | 270 | 380 | 430 | 490 | 560 |
| 60Hz | 24 | 37 | 53 | 80 | 155 | 270 | 240 | 360 | 390 | 440 | 530 | |
| 最高揚程 (m) |
50Hz | 5.1 | 4.8 | 8.1 | 8.1 | 11.5 | 14.0 | 16.7 | 14.6 | 20.3 | 20.3 | 24.5 |
| 60Hz | 5.1 | 5.6 | 8.6 | 9.2 | 12.6 | 16.2 | 16.5 | 13.8 | 20.9 | 20.9 | 25.7 | |
| 標準流量 (m-L/min) |
50Hz | 2.7-16 | 2.8-26 | 4.9-40 | 6.3-50 | 8.3-100 | 11.6-120 | 9.8-180 | 11.2-250 | 14.9-300 | 13.2-350 | 16.3-400 |
| 60Hz | 2.3-16 | 3.8-26 | 6.2-40 | 7.4-50 | 8.5-100 | 13.5-120 | 7.2-180 | 8.8-250 | 13.6-300 | 11.3-350 | 16.0-400 | |
| モータ | 仕様 | 全閉型 | 全閉外扇型 | |||||||||
| 電源 | 単相100V | 三相200V 50Hz/60Hz 2P | ||||||||||
| 出力 | 40W | 90W | 0.15kW | 0.2kW | 0.4kW | 0.75kW | 1.5kW | 2.2kW | ||||
| 使用液 限界 |
温度 | 80℃以下 | ||||||||||
| 比重 ・ 粘度 |
1.2以下 20mPa・s以下 | |||||||||||
| 口径 (mm) |
吸込 | 16A | 20A | 25A | 40A | 50A | ||||||
| 吐出 | 16A | 20A | 25A | 40A | 50A | |||||||
| 重量(kg) | 4.4 | 6.0 | 7.0 | 12.5 | 14.0 | 19.5 | 25.5 | 27.5 | ||||
